60-200，TM-QX-200型轉速監控器是以微處理器為基礎的監控器，可與60-22型測速傳感器、60-24型測速傳感器或其他所有脈沖輸入裝置配套使用，同時具有單通道或雙通道報警輸出功能，能被編程用于低速、超速或零速報警，還具有4-20ma模擬信號輸出功能。

設備描述：

60-22非接觸型轉速監控系統由60-200轉速監測器配合60-22型接近傳感器使用，以監測運轉設備的轉速，可根據客戶需要選用單通道或雙通道監測器。60-22型接近傳感器配有LED用以指示脈沖輸出，便于系統安裝及維護，可選用高速傳感器（20-5000RPM）或低速傳感器（1-60RPM），低速系統包括30個孔的目標盤和固定支架，60-24軸驅動型轉速監控系統由60-200轉速監測器配合60-24型軸驅動型傳感器使用，以監測運轉設備的轉速，該系統可選用單通道或雙通道運行監控器，高速傳感器（15-2000RPM）或低速傳感器（0.25-70RPM），低速傳感器再軸轉速非常低的條件下（小于1RPM）也能工作。

技術參數：

◆輸入電壓：120VAC/240VAC(50/60Hz)±10%，

◆輸出 ：a.DPDT230VAC/5A繼電器，無感應，（230VAC/2A感應）（NC/NO可選），b.0-2VDC與速度的0-199%相對應(標準型) c.0-20/4-20mA輸出，可替代b項(0-2VDC).800Ω 大負載范圍。對應0- 或0-199%。用軟件可選。

◆傳感器輸入:NPN(達到3KHz)或干觸點（可以安裝電容以防止干擾）。 注意:頻率Hz=脈沖/轉хRPM/60。

◆+12VDC輸出:(控制傳感器)+12VDC.0.075A(無保險絲)。

◆溫度:電氣設備:-40℃~50℃   標準貼近式傳感器：-25℃~70℃

徐州泰默機械設備有限公司的產品系列是專門用于工業過程的運動中稱重檢查、監視和控制設備，公司產品有皮帶秤、皮帶稱重給料機、混入金屬探測器、煤炭和礦物取樣系統、水平面指示器、輸送機安全開關以及各種其他的專用過程控制儀器組成。 我們?yōu)槟峁┵|(zhì)優的產品，實惠的價格。 經過幾十年的努力工作，徐州泰默機械設備有限公司已經成為電力、煤炭、冶金等行業用戶的選擇品牌控制系統的制造商產品遍布各地近二十年來，產品在市場各行各業使用。徐州泰默機械設備有限公司是從事散料處理過程服務的專業公司，在散料和連續稱量領域享有較高的聲譽，其服務范圍涉及： 稱重，配料； 煤，礦物在線采樣； 流量測量，探測； 轉動設備安全保護； 料位的測量，檢查； 包裝過程中的金屬檢測，包裝袋重量檢測等。

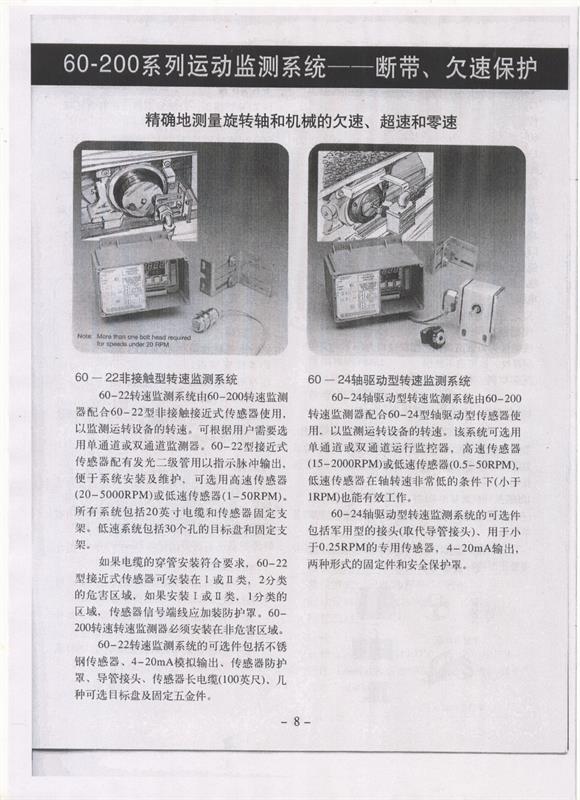

60一22非接觸型轉速監測系統

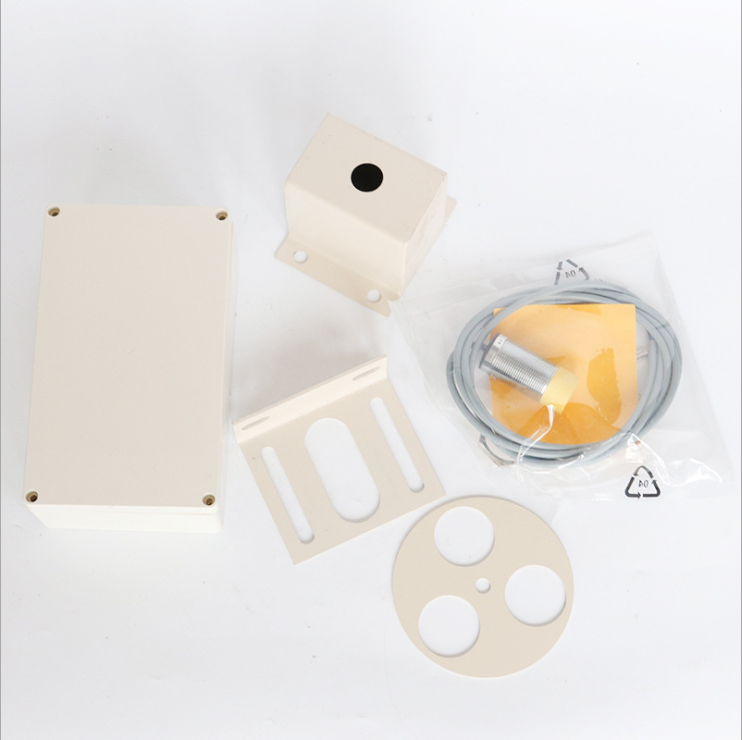

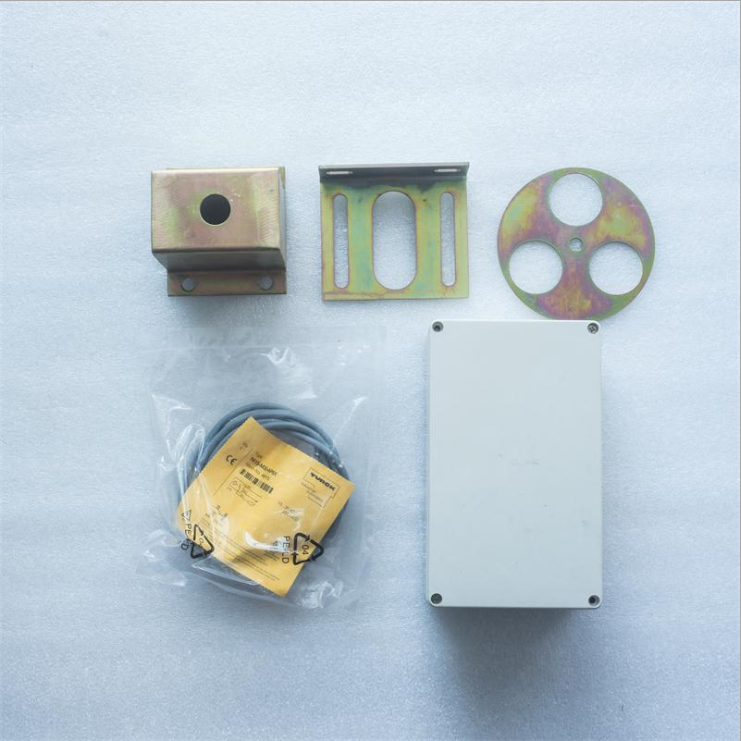

    60-22轉速監測系統由60-200轉速監測器配合60-22型非接觸接近式傳感器使用，以監M9運轉設備的轉速。可根據用戶需要選用單通道或雙通道監測器。60-22型接近式傳感器配有發光二級管用以指示脈沖輸出，便于系統安裝及維護，可選用高速傳感器(20-5000R1'M)或低速傳感器（1一50RPM)。所有系統包括20英寸電纜和傳感器固定支架。低速系統包括30個孔的目標盤和固定支架。

    如果電纜的穿管安裝符合要求，60-22型接近式傳感器可安裝在工或B類，2分類的危害區域，如果安裝工或且類，1分類的區域，傳感器信號端線應加裝防護罩。60-200轉速轉速監測器必須安裝在非危害區域。

    60-22轉速監側系統的可選件包括不銹鋼傳感器、4-20mA模擬輸出、傳感器防護罩、導管接頭、傳感器長電纜(100英尺）、幾種可選目標盤及固定五金件。

60一24驅動型轉速監測系統

    60-24驅動型轉速監測系統由60-200轉速盟測器配合60-24型軸驅動型傳感器使用，以監測運轉設備的轉速‘該系統可選用單通道或雙通道運行監控器，高速傳感器(15-2000RPM)或低速傳感器(0.5-50RPM),低速傳感器在軸轉速非常低的條件下（小于1RPM）也能有效工作。

    60-24軸驅動型轉速監測系統的可選件包括軍用型的接頭（取代導管接頭）、用于小于0,25RPM的專用傳感器，4- 20mA輸出，兩種形式的固定件和安全保護罩。

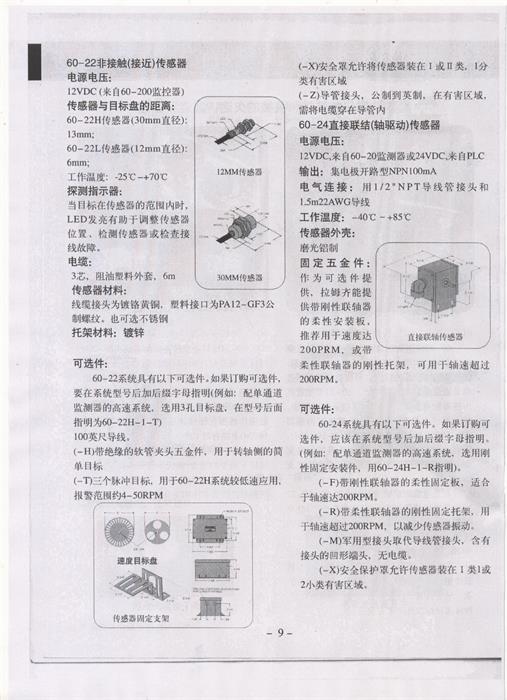

60-22非接觸（接近）傳感器

電源電壓：

12VDC（來自60-200監控器）傳感器與目標盤的距離：

60-22H傳感器（30mm直徑）：13mm;

60-22L傳感器（12mm直徑）6mm;

工作溫度：-25℃一十70℃

探測指示器：

當目標在傳感器的范圍內時，LED發亮有助于調整傳感器位置、檢測傳感器或檢查接

線故障。

電纜：

3芯，阻油塑料外套，6m

傳感器材料：

線纜接頭為鍍鉻黃銅，塑料接口為PA 12-GF3公制螺紋。也可選不誘鋼

托架材料：鍍鋅

可選件：

    60-22系統具有以下可選件。如果訂購可選件，要在系統型號后加后綴字母指明（例如：配單通道監測器的高速系統，選用3孔目標盤，在型號后面指明為60-22H-1-3')

 100英尺導線。

 (-H）帶絕緣的軟管夾頭五金件，用于轉軸側的簡單目標

（一T）三個脈沖目標，用于60-22H系統較低速應用，報警范圍約4-50RPM

（一x）安全罩允許將傳感器裝在1或n類，1分類有害區域

（一z）導管接頭，公制到英制，在有害區域，需將電纜穿在導管內

60-24直接聯結（軸驅動）傳感器

電源電壓；

12VDC，來自60-20監測器或24VDC，來自PLC

輸出：集電極開路型NPN100mA

電氣連接：用1/2"NPT導線管接頭和

1.Sm22AWG導線

工作溫度：-400C一t85℃

傳感器外殼：磨光鋁制

固定五金件：作為可選件提供，拉姆齊能提供帶剛性聯軸器的柔性安裝板，推薦用于速度達200PRM,或帶柔性聯軸器的剛性托架，可用于軸速超過200RPM。

可選件：

    60-24系統具有以下可選件。如果訂購可選件，應該在系統型號后加后綴字母指明。（例如：配單通道監測器的高速系統，選用剛性固定安裝件，用60-2413-1-R指明）。

    (-F）帶剛性聯軸器的柔性固定板，適合于軸速達200RPM。

    (-R)帶柔性聯軸器的剛性固定托架，用于軸速超過200RPM，以減少傳感器振動。

    (-M)軍用型接頭取代導線管接頭，含有接頭的凹形端頭，無電纜。

    (-X）安全保護罩允許傳感器裝在工類11}2小類有害區域。

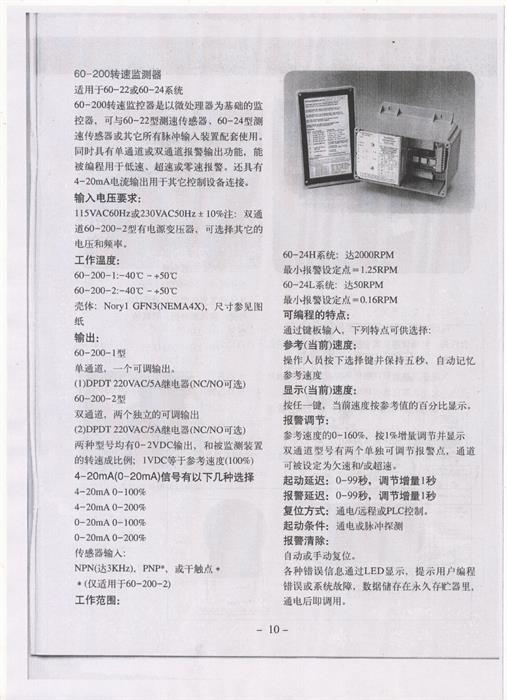

60-200轉速監測器

適用于60-2260-24系統

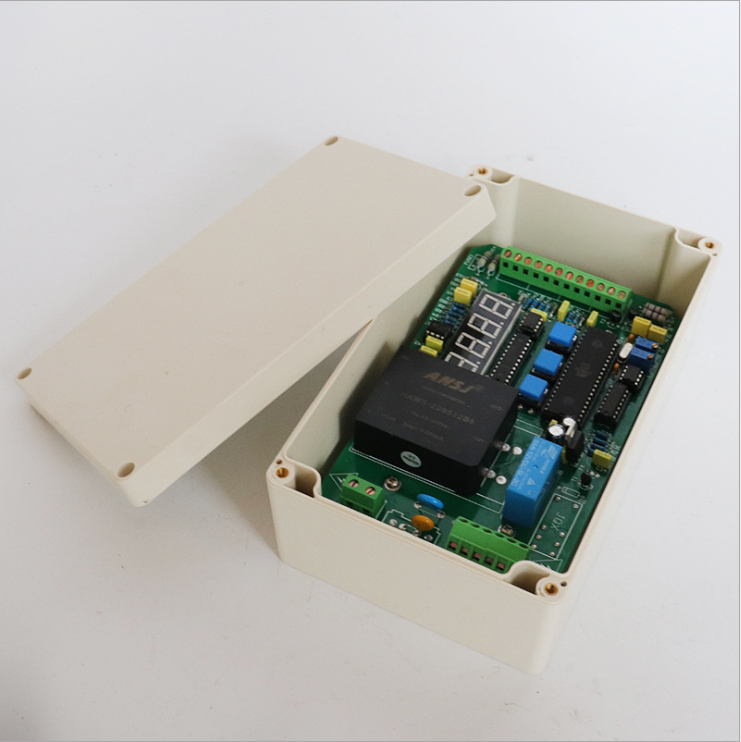

60-200轉速監控器是以微處理器為基礎的監控器，可與60-22型測速傳感器、60-24型測速傳感器或其它所有脈沖輸入裝置配套使用。

同時具有單通道或雙通道報警輸出功能，能被編程用于低速、超速或零速報警。還具有4-20mA電流輸出用于其它控制設備連接。

輸入電壓要求：

115VAC60Hz或230VAC5OHz士10%注：雙通道60-200-2型有電源變壓器，可選擇其它的

電壓和頻率。

工作溫度：

60-200-1：-400C一+50℃

60-200-2:-400C一+50℃

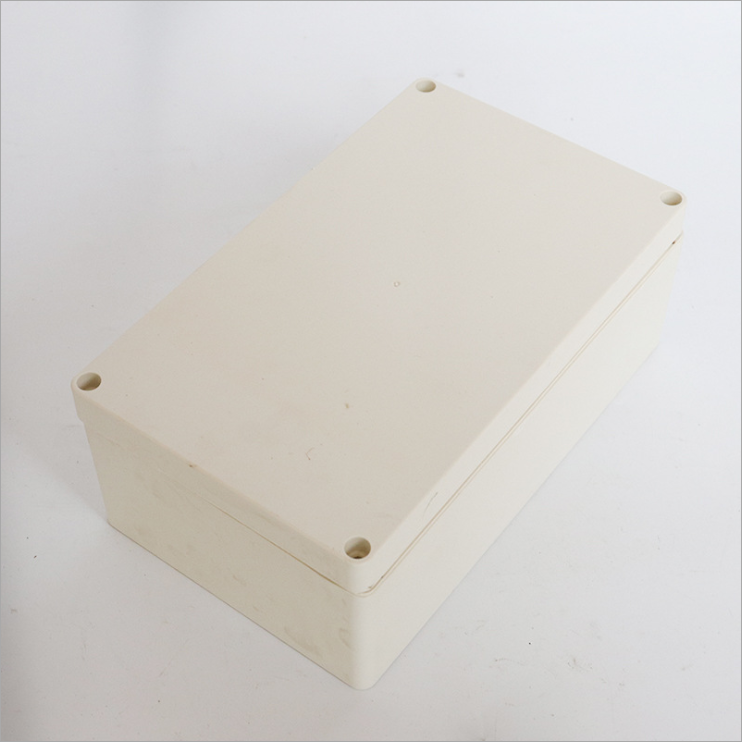

殼體：Noryl GPN3(NEMA4X),尺寸參見圖紙

輸出：

60-200-1型

單通道，一個可調輸出。

(1)DPDT 220VAC/SA繼電器(NC/NO可選）

60-200-2型

雙通道，兩個獨立的可調輸出

(2)DPDT 220VAC/5A繼電器(NC/NO可選）

兩種型號均有0-2VDC輸出，和被監測裝置的轉速成比例；1 VDC等于參考速度(100%)

4-20mA(0-20mA)信號有以下A種選擇

4-20xnA 0-100%

4-20mA 0-200%

0-20mA 0-100%

0-20mA 0-200%

傳感器輸人：

NPN（i}k3KHz), PNP*.或干觸點，

＊（僅適用于60-200-2)

工作范圍：

60-24H系統：j-A2000RPM

最小報警設定點＝1.25RPM

60-24L系統：達SORPM

最小報警設定點＝0.16RPM

可編程的特點：

通過鍵板輸入，下列特點可供選擇：

參考（當前）速度：

操作人員按下選擇鍵并保持五秒，自動記憶

參考速度

顯示（當前）速度：

按任一鍵，當前速度按參考值的百分比顯示。

報警調節：

參考速度的0-160%，按1％增量調節并顯示

雙通道型號有兩個單獨可調節報警點，通道

可被設定為欠速和／或超速。

起動延遲：0-99秒，調節增量1秒

報警延遲：0-99秒，調節增量1秒

復位方式：通電遠程或PLC控制。

起動條件：通電或脈沖探側

報警清除：

自動或手動復位。

各種錯誤信息通過LED顯示，提示用戶編程錯誤或系統故障，數據儲存在永久存貯器里，通電后即調用。
